2.전자부 - 온도 제어 정리.

3d 프린터 온도 제어에 필요한것.

발열체 - 전기적 스위치 - 전기적 온도계

과정

1.스위치를 켠다.

2.발열체에 전기가 들어오면서 온도가 올라간다.

3.온도계가 온도를 측정하다가 정해진 max 온도가 되면 스위치를 끈다.

4.온도계가 온도를 측정하다가 정해진 min 온도가 되면 스위치를 켠다.

5. 3,4번 반복

발열체로 쓰이는것

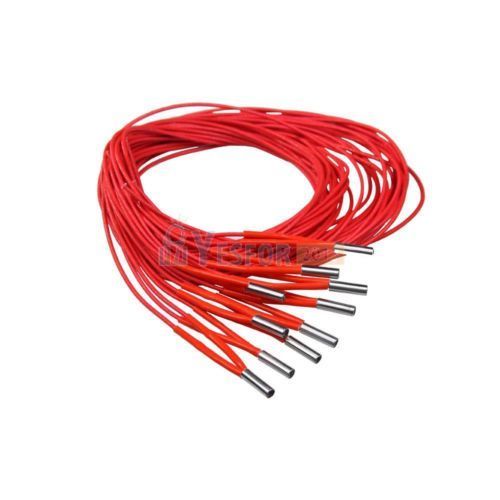

1.노즐부분 - 세라믹? 히터

보통 12v 40w급이 쓰인다.

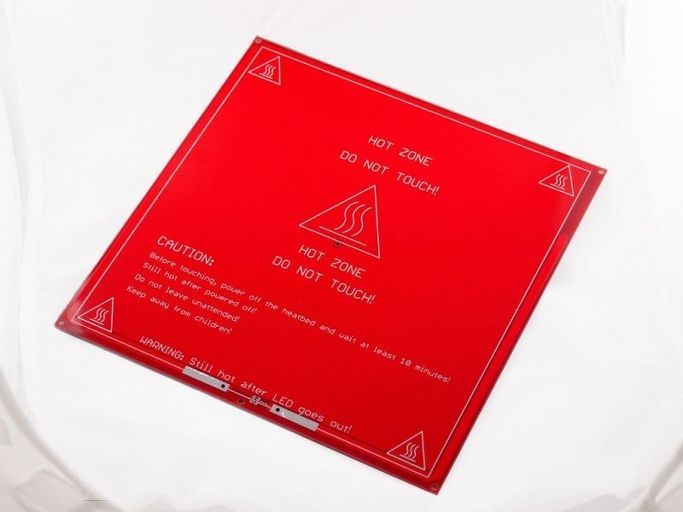

2.베드부분 - heatbed

자작의 경우 보통 mk2a 버전을 많이 쓴다고 한다.

12V 에 10A 정도가 흐른다.

상당히 많은 전류가 흐르기 때문에 연결하는 전선을 잘 선택해야 한다.

전기적 스위치로 쓰이는것

1. 릴레이

장점 싸다.

단점 시끄럽다. 형광등 스위치를 켤때 나는 정도의 소음이 계속해서 난다.

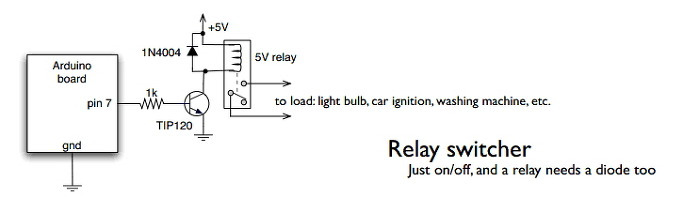

아두이노에서 쓰이는 릴레이 스위치 회로.

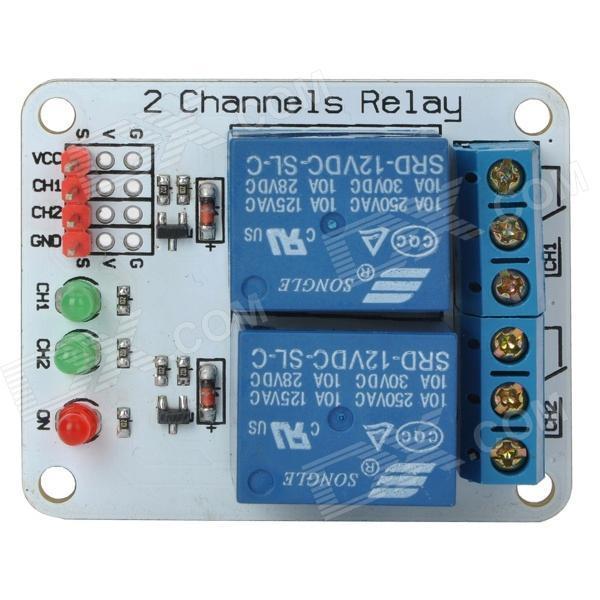

모듈로 만들어 파는것

주의 사항

히트베드의 저항은 보통 1~1.2옴이라고 한다.

12v를 가하면 10A에서 12A가 흐르게 된다.

파는 모듈의 경우 릴레이 Max 전류가 10A인데

실험해 본 결과 일단 작동은 한다.

단 수명은 보장 못한다.



2. mosfet

장점 정밀하고 조용하다. 수명이 길다.

단점 약간 비싸다. 히트베드부분은 방열판을 부착해야 한다.

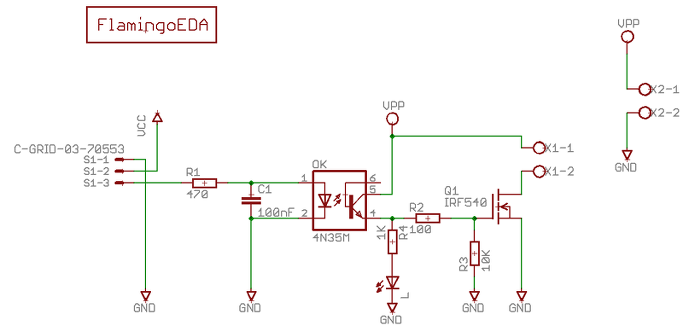

아두이노에서 쓰이는 mosfet 스위치 회로.

ramps에 쓰인 회로

모듈로 만들어 파는것.

전기적 온도계

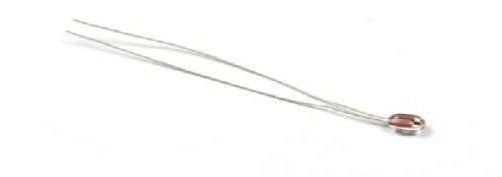

1. thermistor

장점 싸다. 단순하다.

보통 100k옴 NTC용을 사용한다.

300도 까지 측정

B value를 살때 확인할것.

노즐용은 위 사진처럼 꺽여진 것을 살것. 일자형은 히팅 블락에 부착하기 힘들다.

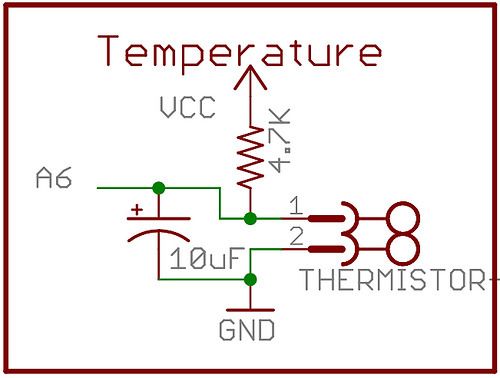

회로도

vcc는 5v. A6은 아두이노로 연결

2. thermocoupler.

장점 높은온도를 측정할수 있다. 1000도 정도.

단점 추가 ic가 필요하고 비싸다.

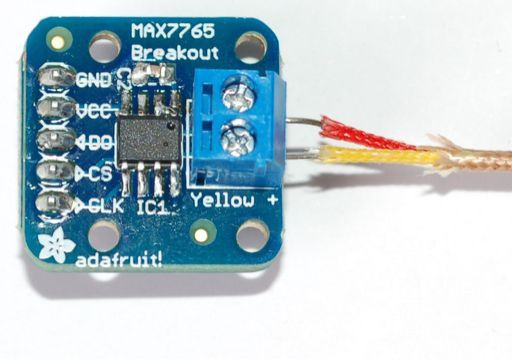

추가 ic
